KOS-L szynowy system ssący

Opis

Zastosowanie

Kanał odciągowy samouszczelniający KOS-L jest przeznaczony do odciągania spalin samochodowych za pomocą odsysacza balansowego przejezdnego typu OBP/P, przemieszczającego się wzdłuż kanału. Przemieszczanie odsysacza odbywa się poprzez przewód elastyczny zakończony ssawką zaciśniętą na rurze wydechowej samochodu.

Budowa

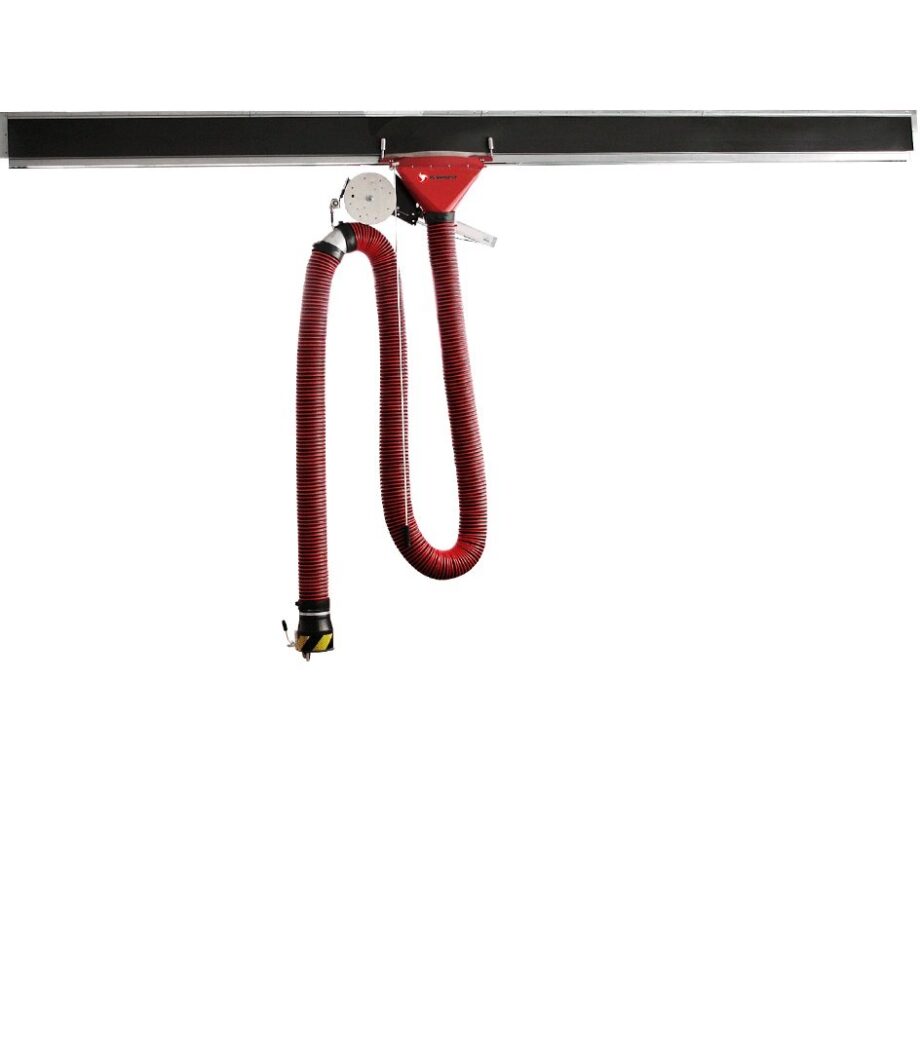

Kanał KOS-L jest zbudowany z segmentów stalowych o długości 1,25 lub 2,5 m, łączonych ze sobą na dowolną długość,  w zależności od potrzeb. Wzdłuż kanału przemieszcza się wózek jezdny odsysacza z przewodem odciągowym i ssawką zaczepioną do rury wydechowej samochodu. Wózek jezdny posiada przepustnicę, która jest otwierana i zamykana wraz z opuszczaniem i podnoszeniem przewodu elastycznego. To pozwala na zastosowanie mniejszego wentylatora, gdy do kanału jest zamontowanych więcej odsysaczy, a współczynnik jednoczesności ich użytkowania jest mniejszy od 1. Zamocowana do wózka kształtka kanałowa ślizga się pod fartuchem gumowym przykrywającym boczną ścianę kanału, perforowaną na całej długości. Fartuch jest doszczelniany podciśnieniem wytworzonym w kanale przez wentylator wyciągowy. Odsysacz jest wyposażony w balanser umożliwiający wysuwanie przewodu elastycznego oraz mechanizm zapadkowy (areter) pozwalający zatrzymać wysuwany przewód ze ssawką w dogodnym położeniu. Przy zastosowaniu ssawki samowyczepnej na końcu kanału zadziała mechanizm wyczepiający. Przewód elastyczny ze ssawką uniesie się do góry, powracając do stanu pierwotnego. Przy zastosowaniu ssawki bez samowyczepu należy ją wyczepić ręcznie i pociągnięciem za przewód uruchomić unoszący go balanser. Zderzaki gumowe montowane na końcach kanału wyhamowują ruch odsysacza w skrajnych położeniach. Zalecana wysokość zawieszenia kanału wynosi 4,3 m. Podłączenie przewodów wyciągowych jest możliwe zarówno do każdego z końców kanału, jak i do ściany bocznej. Kanały KOS-L oraz OBP/P z przewodem elastycznym o średnicy 100 mm są przystosowane do samochodów osobowych, o średnicy 125 mm – do samochodów dostawczych o dmc. 3,5 t, a o średnicy 150 mm – do samochodów ciężarowych. Dobór średnicy przewodu jest uzależniony od pojemności silnika pojazdu oraz jego prędkości obrotowej. Jako opcja jest dostępne sterowanie radiowe, umożliwiające automatyczne uruchamianie wentylatora w momencie opuszczenia przewodu ze ssawką. Po zakończeniu pracy wentylator wyłączy się samoczynnie ze zwłoką czasową

Dostępne wersje na zapytanie

• Wentylatory należy dobierać wg odrębnych kart katalogowych na podstawie informacji o wydajności i oporach przepływu.
• Długoś węża: 6m, 9m
• Średnica węża : Ø100, Ø125, Ø150,
• Ssawki: Ø100, Ø125, Ø150, Ø200 ; z metalu, gumy lub tworzywa
