Bębnowy odsysacz spalin ALAN HD (kpl.)

Opis

Zastosowanie

Bębnowe odsysacze typu ALAN-HD są przeznaczone do efektywnego usuwania spalin emitowanych przez układy wydechowe samochodów w trakcie prób silnikowych, regulacji i diagnostyki. Są stosowane w zajezdniach, serwisach samochodów ciężarowych, maszyn budowlanych i pojazdów specjalnych. Przy optymalnym ekonomicznie wyciągu powietrza i prostej obsłudze pozwalają usunąć wszystkie emitowane spaliny na zewnątrz. Mogą być montowane bezpośrednio do stropu oraz do ścian lub słupów za pośrednictwem wsporników ściennych.

Budowa

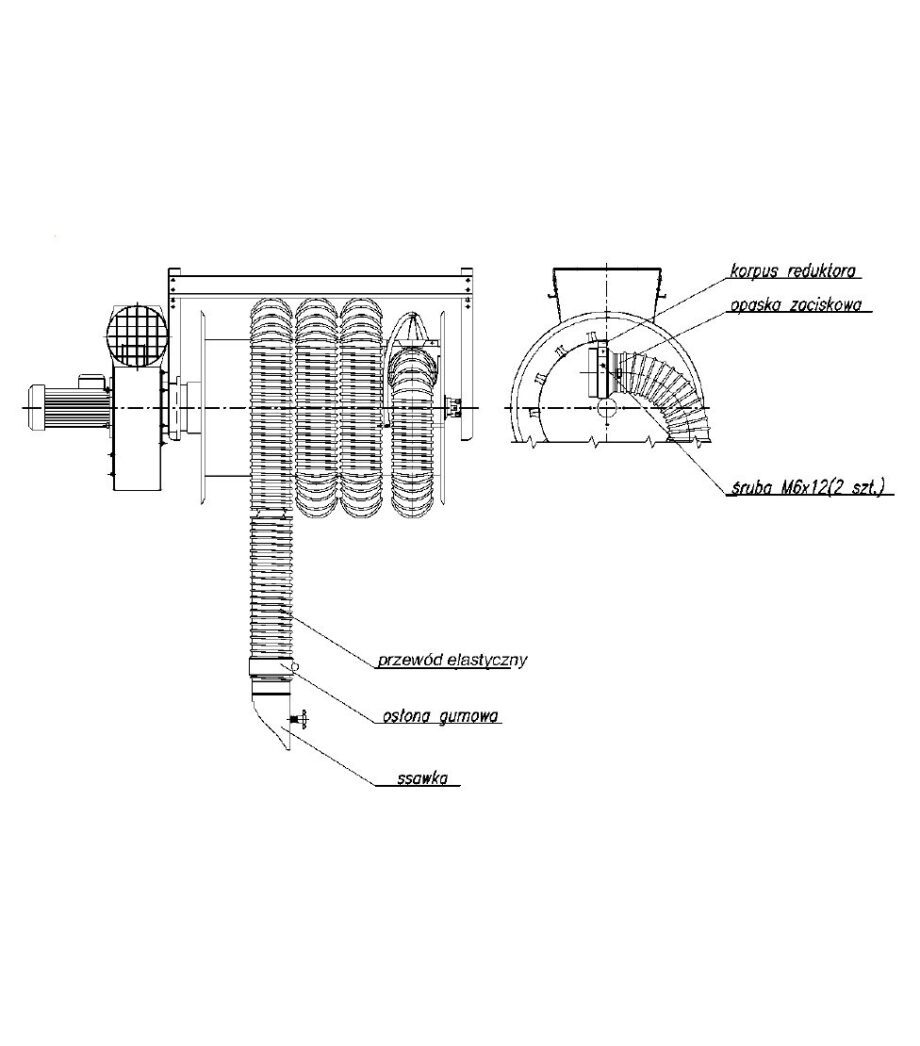

Odsysacz bębnowy składa się z obrotowego bębna z nawiniętym przewodem elastycznym zakończonym ssawką, którą mocuje się do rury wydechowej pojazdu. Ssawka pobiera powietrze z otoczenia i miesza je ze spalinami, obniżając ich temperaturę. Odsysacze bębnowe są przystosowane do nawijania przewodu elastycznego o średnicy 200 mm. We wszystkich odsysaczach swobodny zwis przewodu elastycznego po jego całkowitym nawinięciu wynosi od 1,5 do 2 m. Urządzenia są produkowane z dwoma rodzajami napędu bębna:

1. Typ C posiada sprężynowy napęd nawijania przewodu. Odwijanie przewodu odbywa się ręcznie, natomiast nawijanie jest samoczynne za pomocą mechanizmu sprężynowego. Wyposażeniem odsysacza jest:

• hamulec taśmowy spowalniający prędkość przewodu elastycznego podczas nawijania,

• mechanizm zapadkowy (areter) blokujący przewód elastyczny po jego rozwinięciu w żądanym położeniu,

• stoper gumowy zakładany na przewód elastyczny, umożliwiający zatrzymanie przewodu po jego nawinięciu.

2. Typ E posiada elektryczny napęd odwijania i nawijania przewodu elastycznego. Wewnątrz bębna nawojowego znajduje się elektryczny silnik nawrotny o niewielkiej mocy i wolnych obrotach.

Dostępne wersje na zapytanie

• Napęd bębna: sprężynowy lub elektryczny, z przepustnicą lub bez
• Bez lub z wentylatorami: FA mocowanymi bezpośrednio do urządzenia, WPA-E-N mocowanymi do niezależnego wspornika ściennego,  dachowymi WPA-D-N.
• Długoś węża: 8m, 12m
• Średnica węża : Ø200,
• Ssawki: Ø200 z metalu, gumy lub tworzywa
