Bębnowy odsysacz spalin ALAN (kpl.)

Opis

Zastosowanie

Bębnowe odsysacze typu ALAN są przeznaczone do efektywnego usuwania spalin emitowanych przez układy wydechowe samochodów w trakcie prób silnikowych, regulacji i diagnostyki. Są stosowane w zajezdniach, garażach, stacjach obsługi samochodów. Przy optymalnym ekonomicznie wyciągu powietrza i prostej obsłudze pozwalają usunąć emitowane spaliny na zewnątrz. Mogą być montowane bezpośrednio do stropu oraz do ścian lub słupów za pośrednictwem wsporników ściennych.

Budowa

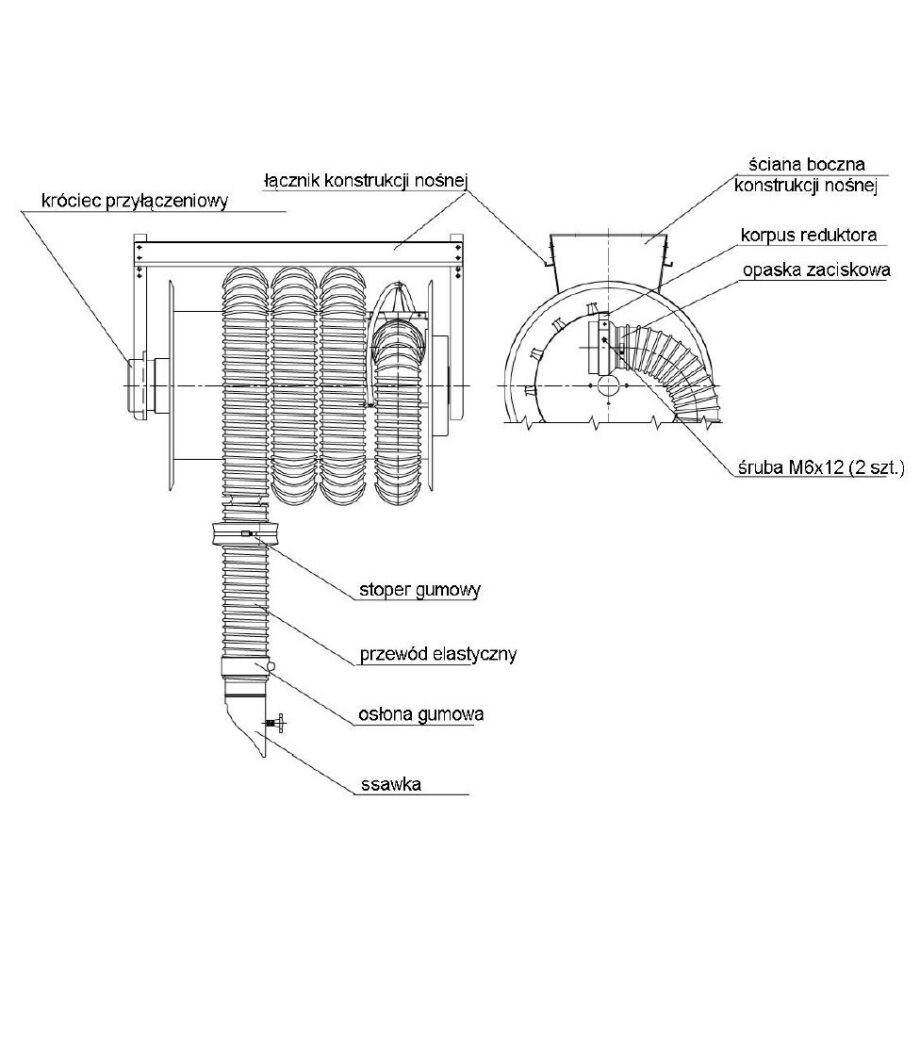

Odsysacz bębnowy składa się z obrotowego bębna z nawiniętym przewodem elastycznym zakończonym ssawką, którą mocuje się do rury wydechowej pojazdu. Ssawka pobiera powietrze z otoczenia i miesza je ze spalinami, obniżając ich temperaturę. Odsysacze bębnowe są przystosowane do nawijania przewodu elastycznego o średnicy 100 mm (do samochodów osobowych), 125 mm (do samochodów do dmc. 3,5 t), 150 mm (do samochodów ciężarowych). Dobór średnicy przewodu jest uzależniony od pojemności silnika pojazdu oraz jego prędkości obrotowej. W celu dokładnego doboru zaleca się kontakt z firmą KLIMAWENT. We wszystkich odsysaczach swobodny zwis przewodu elastycznego po jego całkowitym nawinięciu wynosi od 1,5 do 2 m. Urządzenia są produkowane z dwoma rodzajami napędu bębna:

1. Typ C posiada sprężynowy napęd nawijania przewodu. Odwijanie przewodu odbywa się ręcznie, natomiast nawijanie jest samoczynne za pomocą mechanizmu sprężynowego.

Wyposażeniem odsysacza jest:

• hamulec taśmowy spowalniający prędkość przewodu elastycznego podczas nawijania,

• mechanizm zapadkowy (areter) blokujący przewód elastyczny po jego rozwinięciu w żądanym położeniu,

• stoper gumowy zakładany na przewód elastyczny, umożliwiający zatrzymanie przewodu po jego nawinięciu.

2. Typ E posiada elektryczny napęd odwijania i nawijania przewodu elastycznego. Wewnątrz bębna nawojowego znajduje się elektryczny silnik nawrotny o niewielkiej mocy i wolnych obrotach.

Odsysacze mogą być wyposażone w przepustnicę, która samoczynnie otwiera się i zamyka podczas rozwijania i nawijania węża. To pozwala na zastosowanie mniejszego wentylatora, jeśli odsysacze są podłączone do wspólnej magistrali, a współczynnik jednoczesności ich użytkowania jest mniejszy od 1.

Dostępne wersje na zapytanie

• Napęd bębna: sprężynowy lub elektryczny, z przepustnicą lub bez
• Bez lub z wentylatorami: FA mocowanymi bezpośrednio do urządzenia, WPA-E-N mocowanymi do niezależnego wspornika ściennego,  dachowymi WPA-D-N.
• Długoś węża: 8m, 12m
• Średnica węża : Ø100, Ø125, Ø150,
• Ssawki: Ø100, Ø125, Ø150, Ø200 ; z metalu, gumy lub tworzywa
